커피머신 압력펌프 구조 점검 교체 작업

커피추출 압력을 9bar로 올려주는 핵심 부품

커피머신을 오래 사용하다 보면 평소와 다르게 커피추출이 느려지거나 압력펌프에서 소음이 지나치게 커지는 현상을 겪게 됩니다. 커피추출 압력이 제대로 올라가지 않는 것은 압력펌프가 회전하지 않는 경우입니다.

에스프레소 추출의 기본적인 조건으로 추출압력이 9 bar가 되지 않으면 커피의 풍미와 크레마가 급격히 떨어지게 되는데, 이럴 때 가장 먼저 점검하고 교체해야 하는 부품이 바로 압력펌프입니다.

거의 모든 압력펌프와 모터는 이탈리아에서 제조됩니다. 압력펌프는 모터헤드 중심축에 연결하여 9 bar의 압력을 만드는 가장 중요한 부품입니다. 전기모터가 회전하여 압력펌프를 돌려서 9 bar의 압력을 만들며, 그 압력의 높고 낮은 정도는 조절이 가능합니다. 예를들어, 9 bar 압력 보다는 10 bar의 압력이 더 빠르게 커피를 추출합니다. 커피의 추출압력에 따라서 커피의 추출속도가 변하고 커피맛이 달라집니다. 커피추출이 정상적으로 되지 않을 때, 압력펌프를 점검하는 방법과 교체하는 전체 과정과 핵심 주의사항을 상세히 정리해 드립니다.

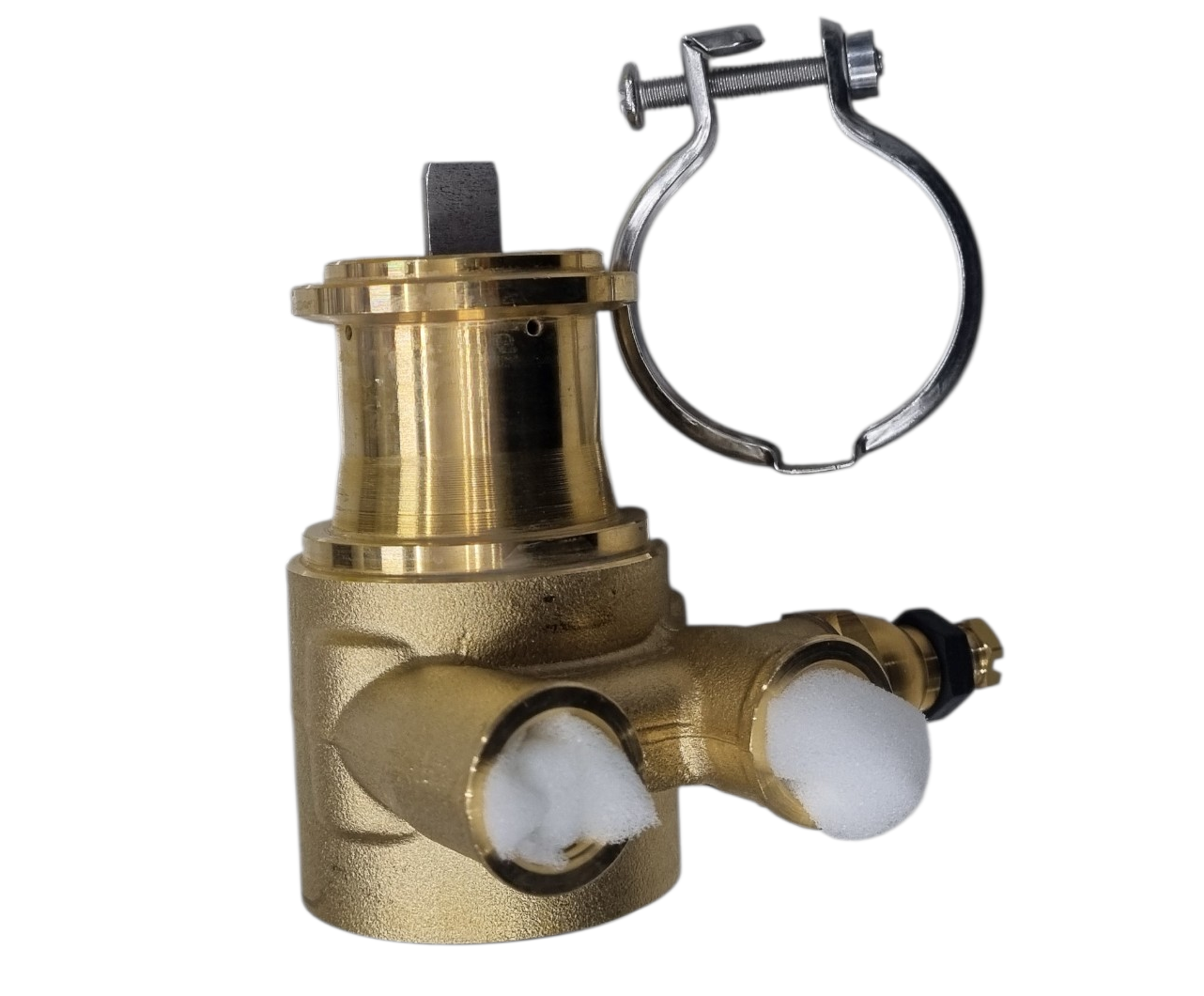

사진 : 압력펌프 가압펌프 로터리펌프 임펠러 펌프

1. 상업용 커피머신 압력펌프 구조

커피머신 압력펌프(Rotary Vane Pump) 내부에는 일반적으로 다음과 같은 부품이 있습니다.

상업용 에스프레소 커피머신에서 실제로 많이 쓰이는 로터리 베인 방식을 기준으로 보면, 펌프는 단순한 모터 + 날개가 아니라 편심 로터, 베인, 캠링, 측판, 흡입·토출 포트, 축, 베어링, 오링, 바이패스, 릴리프 밸브가 정밀하게 맞물린 구조입니다. 실제 제조사 자료에서도 커피머신용 로터리 베인 펌프가 별도 제품군으로 사용됩니다.

로터는 캠 내부에서 편심하게 위치하고, 베인이 로터 슬롯에서 바깥쪽으로 밀려나면서 로터 캠 측판 사이에 밀폐된 유체 공간을 만듭니다. 이 공간이 회전하면서 물을 흡입 측에서 토출 방향으로 운반합니다.

펌프 하우징 : 물이 지나가는 내부 공간을 형성하여 날개가 자유롭게 이동할 수 있습니다
로터(rotor) : 모터에 의해 회전. 로터를 스테인리스강으로 만드는 사례가 많습니다. 여기가 로터리 베인 펌프의 핵심입니다. 캠링은 로터를 둘러싸고 있는 링 형태의 펌핑 챔버입니다. 그런데 중요한 점은:로터 중심과 캠링 중심이 서로 일치하지 않습니다. 즉, 로터가 캠링 내부에서 편심되어 있습니다.이 편심 때문에 로터가 회전하면 베인 사이 공간의 크기가 계속 변합니다. 이것이 압력의 핵심 원리입니다. 캠링은 로터를 둘러싸고 있는 링 형태의 펌핑 챔버입니다. 그런데 중요한 점은:로터 중심과 캠링 중심이 서로 일치하지 않습니다. 즉, 로터가 캠링 내부에서 편심되어 있습니다.이 편심 때문에 로터가 회전하면 베인 사이 공간의 크기가 계속 변합니다. 이것이 압력의 핵심 원리입니다.
베인(vane) : 로터의 슬롯에 들어가 있는 날개이며 원심력으로 바깥쪽으로 밀려서 압력을 만든다. 로터가 회전하면 베인은 원심력과 유체 압력 등에 의해 슬롯 밖으로 밀려나 캠링의 내벽에 밀착합니다. 이렇게 해서 회전축의 베인 사이에 물을 가두는 작은 공간이 만들어집니다. 대표적인 상업용 펌프에서는 탄소계(carbon/graphitic carbon) 또는 PEEK(Poltether Ether Ketone)가 사용됩니다. 탄소계 베인은 금속보다 상대적으로 자기윤활성과 마찰 특성이 유리하고, 물을 사용하는 펌프에서 로터 챔버와의 미세한 접촉에 대응하기 좋습니다.
흡입구 : 저압의 물이 들어오는 곳입니다. 상업용 커피머신에서는 일반적으로 급수라인과 연결됩니다. 일부 펌프는 내장 스트레이너를 가지고 있어서 이물질이 펌프 내부로 들어가는 것을 줄입니다. 압력펌프는 제조회사에서 옵션 또는 기본 사양으로 내장 스트레이너가 제공되는 모델이 있습니다.
토출구 : 압력이 올라간 물이 나가는 곳입니다. 토출측에서는 베인 사이의 공간이 줄어들기 때문에 물이 밀려 나갑니다. 밀려나가는 물의 출구를 충분히 확보하여 원활하게 이동하도록 합니다
샤프트와 커플링 : 모터와 펌프를 연결 로터와 캠링만 있으면 측면으로 물이 빠져나갈 수 있습니다. 상업용 커피머신에서는 펌프와 모터가 별도로 있고 클램프 또는 커플링으로 연결되는 구조가 흔합니다.
씰(seal) : 회전축 주변의 누수를 방지. 여기가 물과 모터를 분리하는 가장 중요한 부분입니다. 축은 물이 있는 펌프 내부에서 회전해야 합니다. 그런데 축이 하우징을 관통하므로 그냥 구멍만 뚫으면 물이 모터 쪽으로 새어 나갑니다. 그래서 특수한 링을 사용하여 누수되지 않도록 합니다.
바이패스, 릴리프밸브 : 상업용 커피머신에서는 이것도 매우 중요합니다. 펌프가 만들어내는 압력이 설정 범위를 넘어가면 일부 물을 우회시켜 압력을 제한합니다. 제품에 따라 펌프에 릴리프밸브가 내장되기도 합니다. 에스프레소 커피머신에 사용되는 압력펌프는 내부 릴리프 밸브와 조절 부품이 장착되어 있습니다. 다만 여기서 펌프 내부 릴리프밸브와 커피머신의 과압방지밸브(OPV)를 반드시 같은 부품으로 보면 안 됩니다. 커피머신 설계에 따라 압력펌프 자체의 바이패스와 별도의 시스템인 압력조절 밸브가 함께 설치할 수 있습니다.

내부의 로터가 회전하면 베인 사이 공간이 흡입 → 이동 → 압축 → 토출 과정을 반복합니다. 압력이 만들어지는 과정에서 중요한 요인은 펌프가 물을 단순히 “압축”하는 것보다는 유량을 만들어내고, 밸브의 저항에 의해 압력이 형성된다는 것입니다. 따라서 상업용 커피머신에서는 펌프 자체 + OPV 바이패스 + 유량 + 커피퍽 저항을 하나의 압력 시스템으로 봐야 합니다. 상업용은 장시간 반복 추출하기 때문에 펌프의 내구성, 유량 안정성, 압력 유지, 모터 냉각, 씰 내구성이 중요합니다.

커피머신은 수돗물 직결식이 일반적이므로 탱크에서 물을 빨아올리는 가정용 커피머신과 달리, 펌프 입구에 이미 수압이 걸려 있는 경우가 많습니다. 그리고 추출압력 9 bar를 설정한다고 해서 압력펌프가 9 bar만 발생시키는 것은 아닙니다. 펌프는 그보다 높은 압력을 만들 수 있고, 바이패스와 과압방지밸브(OPV)가 최대 압력을 제한하는 방식이 일반적입니다.

2. 교체 전 준비물 및 안전 점검

새 압력펌프 교체 이전에 먼저 점검 사항입니다. 먼저 추출버튼을 눌러서 압력펌프의 게이지 압력이 9 bar에 도달하는지 확인합니다. 압력계기판이 움직이지 않으면 압력펌프 고장인지? 아니면 전기모터 고장인지 점검합니다. 추가로, 압력펌프에 부착된 압력조절기(Bypass Valve)의 작동을 확인합니다. 만약 압력조절기의 고장이 확인되면 새 압력펌프를 교체하지 않고 그 부품만 교체하고 커피추출압력 상태를 확인합니다.

다음으로, 모터의 회전 상태를 확인하고 모터용 콘덴서를 분리하여 계측기로 측정합니다. 콘덴서는 모터의 안정적인 동작을 실현하는 모터의 부속부품입니다. 콘덴서의 불량이 확인되면 교체 후에 압력펌프를 작동시킵니다. 모터와 콘덴서의 확인한 후에 고장이 확인되면 압력펌프 교체작업을 합니다

압력펌프 교체하는 작업을 시작하기 전에 수도밸브를 닫습니다. 다음으로 커피머신의 계기판에 나타난 수도압력을 확인합니다. 수도밸브를 닫고 커피추출버튼을 누르면 계기판이 ‘0’으로 낮아집니다. 전원을 끄고 작업을 실시합니다. 커피머신은 전기와 수도가 연결되어 안전사고 예방이 중요합니다.

필수 준비물 : 교체용 신품 압력펌프(진동펌프 또는 로터리 펌프), 스패너 및 렌치 세트, 플라이어, 테프론 테이프, 드라이버, 윤활유.
안전 조치 : 커피머신의 전원을 끄고 수도의 급수밸브를 닫습니다. 커피머신 내부의 열기와 탱크압력이 빠져나갈 때까지 충분히 열을 식혀줍니다. 보일러 내부에는 뜨거운 물과 증기가 남아 있을 수 있고, 펌프 출구 방향에도 압력이 남을 수 있습니다.
커피머신의 열을 충분히 식힙니다.
수도와 연결된 급수 밸브를 잠급니다.
그룹헤드 / 온수 출수 등을 통해 시스템 압력을 제조사 절차에 따라 제거합니다.
압력계가 0에 가까운지 확인합니다.
작업할 배관을 분리하기 전에 잔압이 없는지 확인합니다.
뜨거운 상태에서 피팅을 풀면 온수가 분출될 수 있습니다.

3. 압력펌프 교체 단계별 가이드

1. 커피머신 커버 분해 및 내부 상태 확인 : 10분 소요.

드라이버를 이용해 커피머신의 상단 및 측면 패널을 고정하는 나사를 풀고 커버를 제거합니다. 압력펌프에 연결된 호스의 입구와 출구를 확인하고 사진을 찍어 저장합니다. 일부 커피머신의 경우에 압력펌프가 외부에 설치된 경우가 있습니다(예 : Marzocco, Cimbali 일부 모델). 이 때는 커피머신 본체의 판넬을 분리하지 않고 외부 압력펌프에서 편리하게 교체작업이 가능합니다. 사진으로 미리 찍어두면 다시 조립할 때 큰 도움이 됩니다.

2. 기존 압력펌프 분리 : 10분 소요.

압력펌프에 연결된 호스와 및 입출력 전선 커넥터를 분리합니다. 피팅 부위에서 물이 흘러나올 수 있으므로 수건을 밑에 받쳐두고 작업합니다. 스패너 드라이버를 이용해 고정용 클립을 분리합니다. 압력펌프를 모터의 헤드에서 완전히 분리합니다.

3. 신품 압력펌프 조립 : 20분 소요.

새 압력펌프의 호스를 연결하는 니플은 누수 방지를 위하여 테프론 테이프를 5~7회 정도 감아줍니다. 물이 새지 않도록 스패너를 사용하여 단단히 조입니다. 이 작업은 니플의 출구 방향이 매우 중요합니다. 분리의 역순으로 신품 압력펌프를 모터헤드에 장착하여 클릭으로 단단히 고정합니다. 압력펌프에 연결되는 호스를 연결하고 전선 커넥터를 정위치에 정확히 결합합니다.

4. 압력펌프 시동 및 누수와 압력 테스트 : 10분 소요.

급수용 수도밸브를 열어 커피머신 압력계기판을 확인합니다. 전원을 켜고 커피머신을 가동하여 피팅 결합 부위에 물이 새는지 관찰하고, 블라인드 바스켓을 끼워 에스프레소 커피추출 압력이 9 bar까지 원활하게 상승하는지 확인합니다. 다른 압력 조절이 필요하면 바이패스밸브(Bypass Valve)를 조절하여 압력을 맞춥니다.

마지막으로 다음 순서로 확인합니다.

①냉수 공급, ②펌프 작동, ③누수 확인, ④압력 확인, ⑤그룹헤드 작동, ⑥실제 커피 추출,
⑦압력 안정성 확인

4. 압력펌프 교체 작업 주의사항

뜨거운 보일러의 잔류 압력을 무시하고 배관을 풀지 않기
- 위험 : 보일러 내부의 고온·고압 증기와 수가 분출되어 심각한 화상을 입을 수 있습니다.
- 수칙 : 반드시 전원을 꺼 보일러를 식히고, 스팀 완드를 열어 잔류 압력을 완전히 배출한 후 작업을 합니다.
- 확인 : 스팀 완드를 열었을 때 증기 소리가 나지 않고 보일러 압력계가 0을 가리키는지 확인합니다.
전원 차단 없이 모터 배선을 만지지 않기
- 위험 : 상업용 커피머신의 모터 배선에는 220V 고전압이 흐르므로 감전 사고나 단선에 의한 화재로 이어집니다.
- 수칙 : 배선 및 모터 관련 작업 전에는 반드시 메인 차단기를 내리거나 전원 플러그를 뽑으세요.
- 확인 : 회로시헌기로로 입력 전압이 220V 인지 측정한 뒤 차단기를 내리고 작업을 진행합니다.
펌프 IN/OUT을 반대로 연결하지 않기
- 위험 : 압력펌프 헤드의 입구(IN)와 출구(OUT)가 바뀌면 펌프 내부 임펠러(베인) 손상, 반대 압력에 의한 배관 파열 및 과도한 압력이 발생합니다.
- 수칙 : 압력펌프 헤드 표면에 각인된 화살표나 IN/OUT 표기를 반드시 확인한 후 체결하세요.
- 확인 : 물을 다시 연결하기 전에 배관 연결 방향을 눈으로 다시 한번 검수합니다.
모터 회전 방향을 확인하지 않고 가동하지 않기
- 위험 : 모터가 역방향으로 회전하면 로터리 펌프 내부의 베인(Vane)이 마모되거나 체결 부위가 이탈하여 펌프가 즉시 고장 납니다.
- 수칙 : 배선 작업 후 펌프와 결합하기 전에 모터 날개의 회전 방향을 먼저 확인하세요.
- 확인 : 모터 후면 냉각 날개가 이 모터 하우징에 표시된 화살표 방향대로 회전하는지 점검합니다.
펌프의 릴리프 밸브를 임의로 조정하지 않기
- 위험 : 바이패스 밸브를 과도하게 조이면 압력이 폭증하여 관로 및 커피머신 내부 부품이 손상되며, 너무 풀면 추출 압력이 정지 수준으로 떨어집니다.
- 수칙 : 압력 조절 시 반드시 수압계(유압계)를 연결한 상태에서 표준 정격 압력 9 bar에 맞춰 미세 조정하세요.
- 확인 : 커피를 직접 추출하여 압력펌프 가동 시 압력 게이지가 안정적으로 9bar를 유지하는지 확인합니다.

5. 요약 & 정리

테프론 테이프 실링 : 나사산 결합 시 테프론 테이프를 너무 적게 감으면 미세한 누수가 발생하고, 너무 많이 감으면 피팅이 헛돌거나 균열이 생길 수 있으므로 적당한 두께를 유지해야 합니다.
공기 빼기(Air Bleeding) : 압력펌프 교체 직후에 배관 내에 공기가 차 있어 펌프가 공회전하여 소음을 내며 물을 흡입하지 못할 수 있습니다. 이때는 추출 버튼을 눌러서 내부 공기를 완전히 배출시킵니다. 이 작업을 추출헤드에서 물이 나올 때까지 진행합니다.
진동 방지 고무 패드 확인 : 소형 커피머신에 사용하는 진동펌프의 경우, 소음 흡수용 고무 기둥이 제대로 안착하지 않으면 커피머신 전체에 진동 소음이 심하게 발생할 수 있습니다. 부품 교체 후에 물탱크의 장착 상태와 커피머신 수평을 유지하세요.
압력펌프 교체와 함께 모터용 콘덴서를 규격에 맞는 제품으로 교체합니다. 콘덴서는 소모품으로 압력펌프를 교체할 때 함께 교체하여 모터의 작동이 원활하게 합니다. 모터의 규격과 크기에 따라서 콘덴서 용량이 달라서 맞는 규격으로 교체합니다.

최종 점검 사항으로 펌프가 일정하게 작동하는지? 과도한 소음 또는 진동 없는지?
연결축 주변과 연결된 피팅에 누수 없는지?
펌프압력이 안정적으로 상승하고 게이지의 움직임이 원활한가?
커피를 추출 하는 중에 압력이 정상적으로 나오는 것을 확인합니다.
압력펌프 교체는 구조만 이해하고 있다면 전용 공구를 이용해 직접 해결할 수 있는 대표적인 소모품 정비 항목입니다. 압력펌프 교체 후 완벽하게 추출되는 에스프레소와 크레마를 확인해 보세요. 커피머신의 수명 연장은 물론, 한층 향상된 커피 맛을 즐기실 수 있습니다. 완벽한 커피는 펌프압력의 정도와 커피분쇄기의 입자크기의 조합으로 그 탁월한 맛이 나옵니다.
